모니터 화면이 안나오는 고장/ 100원으로 수리함

어제 PC 를 사용하는 중에 저같은 경우는 듀얼모니터를 사용하는데
둘 중에 하나 모니터가 어저께 이상 증상이 발생해
반복된 전원 오프 상태가 되면서 화면이 꺼졌다 돌아왔다를 반복하고 있어요

물론 AS 기간이 남았으면 AS 보내고 그런 게 아니고
내가 유상수리를 해야 된다 그러면 버리거나 수리를 하거나
둘 중에 하나 하면 일단은 한 번은 뭐가 고장 났으면
한번 확인해 보고 고칠 수 있다 싶으면은 그냥 고쳐서 쓰는 스타일이에요.

한쪽 다른 모니터에서 이제 작업을 하여 편집하고
나머지는 작업을 했었는데
한쪽모니터 만으로 하니 굉장히 불편하더라
답답한느낌 그래서 안 되겠다 싶어서 한번 뜯어
그 안에서 육안상 확인하는 거 말고는 할 거 없잖아요
뭐 비전문가 다 보니까 테스터기로 마무리 찍어도
이게 정확한 데이터인지 뭔지를 알 수가 없으니까
근데 일단 육안상으로 아무리 확인을 해 봐도
일반적으로 뭐 단선이 되거나 하는 거 찾지 못 했어요

이같은 경우에는 어댑터가 따로 있는 방식이고

(보통은 본체 안에 어덥터가 있다고 보면됨)

혹시나 하는 마음에 이제 테스터기를 한번 테스터기로 확인해 봤죠
이것 같은 경우에는 정격전압이 12볼트, 네 지금 보는 것처럼

저는 놓고 한번 해 봤더니 왼쪽에서 12.23V 정상수치 라고 생각을 했지요
정상치로 나오겠구나 라고 생각을 했어요



아 그러면 뭐가 문제일까



생각을 하다가 그래 혹시 모르니까 아답터도 뜯어 보자

그래 가지고 아답터를 분해를 해 봤음
그렇게 아답터를 뜯어봤는데
자 여기 영상 해 보면 화면에 보면 자



여기서 조금 이상한 거

내부에서 딱 뜯자마자 눈에 확 뛰더라구요
자 여러분들
여기서 뭐가 고장인지

뭐가 문재인 거 같은지 한번 확인해 되시나요



자 여기 보면 요거 요거

이걸 콘덴서 라고 하는데요
콘덴서 라고 하는데 자 여기 지금 뭐 세 개 중에 이거는 거의 고장
나는 거 못 본 거 같고 장난은 거 없을 것 같은데
두 개 중에 보면은 이상하지요 모양이 좀 틀리죠

요놈은 보면 요렇게 갖고 납작하고 판 파는 거 같은데요
거는 왠지 볼록하게 나와 있어요 그죠 부른 거 같죠
자이 십자선이 부품 안에
이제 수명이 다 그러면 이 안에서 이제 팽창을 하는데
평창을 평창에 압력을 이제 한 마디로 뭐라 그럴까
압력을 이쪽으로 수사 내라 나는 느낌으로



이렇게 십자로 내는 거예요. 어떤 경우에는 요게 살짝 터지는 경우도 있어
어쨌든 이전에 경험이 있어서 그래서 열심히
그 10년 전에 썼던 부품들을 다시 찾았어요
한 100원 200원 뭐
이런 식으로 해서 같이 한 20개 정도 샀었어요
3천 원이면 20개 정도 하더라고 종류별로
그래도 또 그 중에 또 다행히 기존 거랑 같은 같은용량 용량이라
그랬는지 뭐라고 어떻게 천 뭐라고 썼는데
그게 뭔 뜻인지 모르겠고요
일단 1,000에 16볼트
그랬던 거 같아 같은 게 있어서 그걸 사용을 했는데요

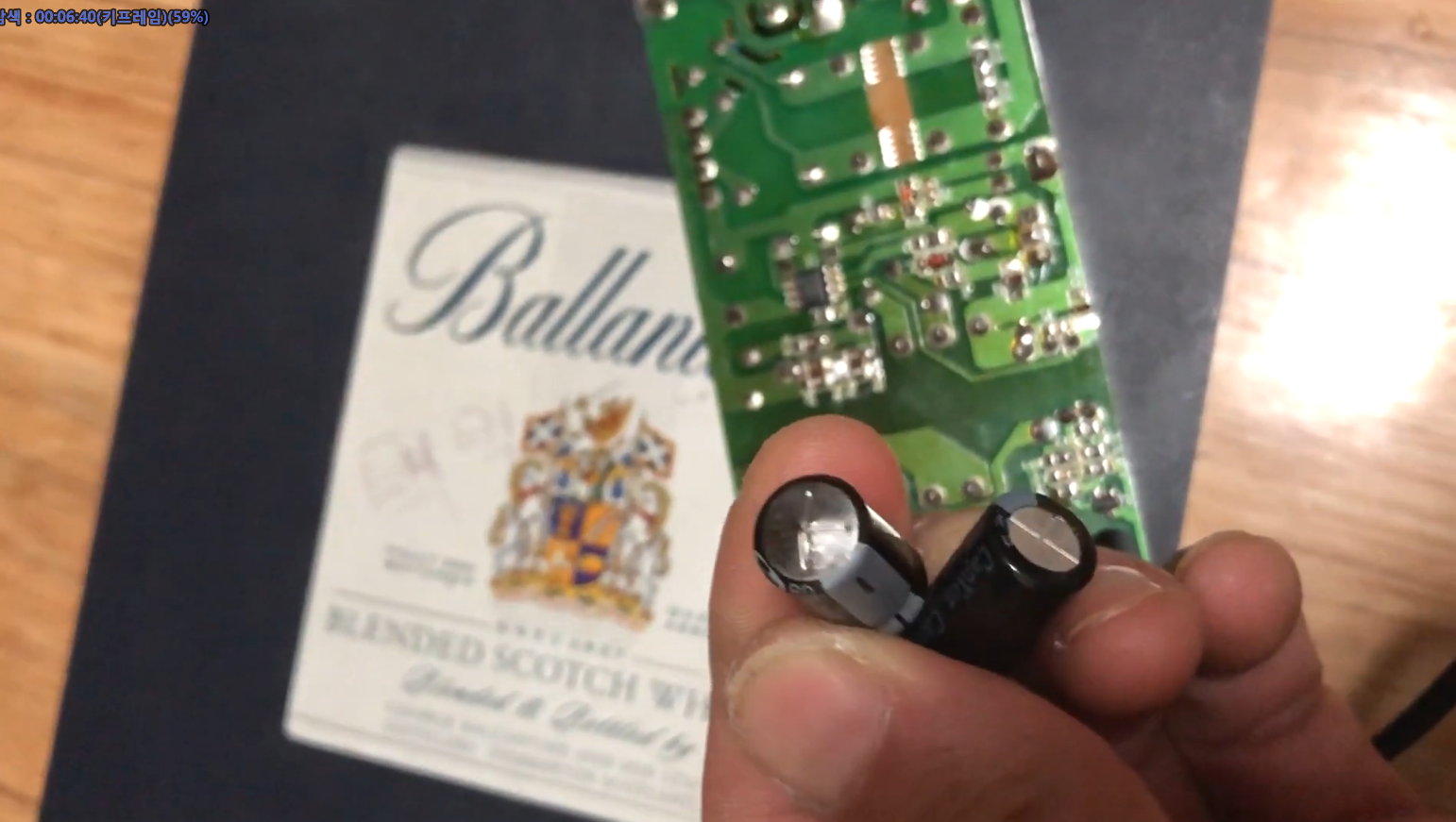

자기 이게 지금 여기 보면 여기 떼어낸 콘덴서 하고요.

요게 교체할 콘덴서 합니다

이런 제품들은 보면 대부분 가장 많은 거
고장 내용을 보면 전원부에 전원부 부산에는 AV 보더라
그래서 영상을 제어하는 보드가 있고
또 smps 라고 정격전압을 계속 유지해 주는 전원장치가 또 따로 있고요
그 중 많이 고장나는 부분이 아무래도 전압이 높은 전원부 쪽에서
가장 고장이 많은 거 같습니다
그 중에 전원부 코드상에 단선 단선이 많이 일어나고
요 또 하나가 아까 말한 콘덴서 쪽에서 많이 나고요

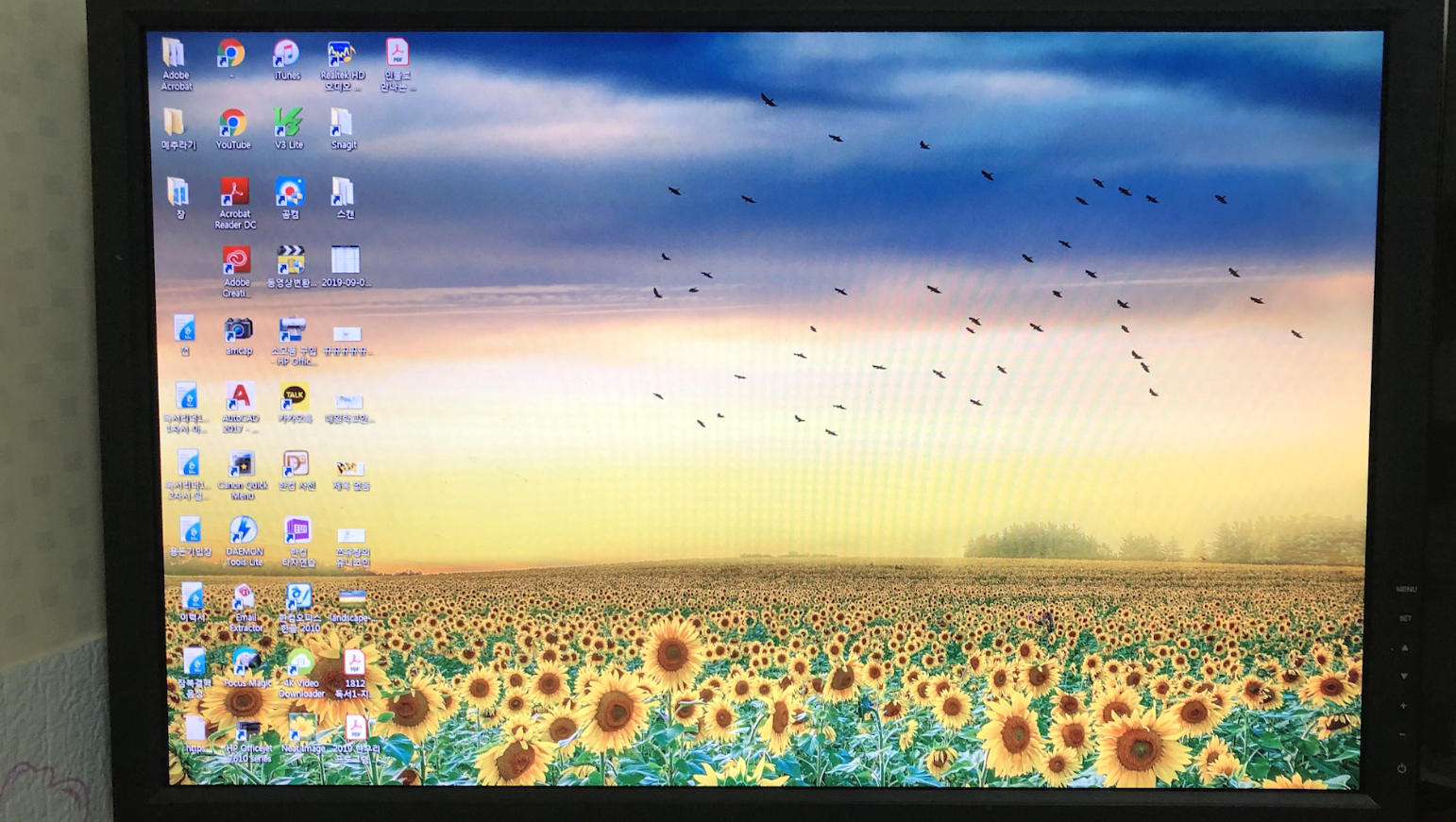

이렇게 몇백원으로 다시 살아났습니다.
이 모니터 뭐 중고로 사면은 몇 만 원에 살 수 있을지 모르지만
잠깐만 수고와 노력으로 그래도 그냥 한 인건비 빼고
부품 몇 백원짜리로 일단 해결했습니다
여러분들 혹시 도전해 보시기 확인해 보시고
감전에 주의하세요.
감사합니다
